Learning seismic

hypo center ဆိုတာ ငလ်င္လွုပ္တဲ့ေနရာ သူရဲ႕အေပၚတည္႕တည္႕မွာ epicenter ရွိတယ္
ျဖစ္သြားတဲ့ အက္ကြဲေၾကာင္းကို faults plain လို႕ေခၚတယ္ ။ observation ကေန hypocenter and epicenter ၾကားကို dip angle လို႕ေခၚတယ္ ။
hypo center and epicenter ထိအကြာအေ၀းကို focal depth လို႕ေခၚတယ္ ။
observation ကေန epicenter ကို epicentral distance လို႕ေခၚတယ္ ။





မုိင္ ၄၀ shallow earthquake
မုိင္ ၄၀ ကေန ၁၉၀ ထိဆိုရင္  intermediate earthquake
မိုင္ 450 ကေနအထက္ဆိုရင္ deep earthquake လို႕ေခၚတယ္ ။
Shallow earthquakes are between 0 and 70 km deep; intermediate earthquakes, 70 - 300 km deep; and deep earthquakes, 300 - 700 km deep. In general, the term "deep-focus earthquakes" is applied to earthquakes deeper than 70 km. All earthquakes deeper than 70 km are localized within great slabs of lithosphere that are sinking into the Earth's mantle.



ကမ္ဘာေျမၾကီးေအာက္မွာ ရွိတဲ့ ေက်ာက္ေတြက စြမ္းအင္ေတြကို သိမ္ထားတယ္ ။
တခ်ိန္ခ်ိန္မွာ မသိမ္းနုိင္ေတာ့ပဲ ultimate ကို ေက်ာ္ျပီးေပါက္ကြဲရာက ေျမၾကီးလွဳပ္ခတ္မူ ငလ်င္ေတြျဖစ္ေပၚတယ္ ။
hook law
stress = Elasticity x strain
KE = stress x strain /2

ေက်ာက္ေတြက  ေရြ႕လ်ား ပြတ္တိုက္ ျပီး အားေတြသိမ္းထားျပီ ေပါက္ကြဲက်တယ္ ။
အဲလုိအားေတြေပါက္ကြဲဖို႕ အခ်ိန္ေတာ္ေတာ္ၾကာတယ္ ။



Ring of fire ငလွ်င္လွုပ္တဲ့ေနရာ ( ဂ်ပန္ ပစိဖိတ္ ကမ္းေျခတေလ်ာက္ ေျမာက္ ေတာင္ အေမရိက
အေရွ႕ေတာင္အာရွ ျသစေတးလ်) တိုက္ၾကီး ၇ တုိက္က အျမဲေရြ႕လ်ားျပီး ပြတ္တိုက္ကာ
စြမ္းအင္မ်ားျဖစ္လာျပီး ေပါက္ကြဲမူမ်ားျဖစ္လာ ။ငလ်င္မ်ားစြာလွဳပ္ခဲ့ေသာေနရာ ေတာင္တန္းမ်ားျဖစ္လာ ။


///////////////////////////////////////////



အလယ္မွာျဖစ္ေနတဲ့ core ေလ်ာ္ရည္ပုိင္းရယ္(အရမ္းပူတယ္)
Zone of transition ရယ္ mantle ဆိုတဲ့ ေက်ာက္ပူေတြ ရိုးရိုးေျမၾကီးေတြရွိမယ္။
oceanic crust ေတြက ေအာက္က်ျပီး continental crust ေတြကအေပၚတက္လာမယ္။
အဲခ်ိန္ deep trench ေတြျဖစ္လာမယ္ အဲဒါကို submarine trenches ေတြလို႕ေခၚတယ္။


Seismic sea waves   ဆိုတာ ဆူနာမီလို ဟာကိုေျပာတာပါ (tidal wave လို႕လည္းေခၚတယ္)


ပင္လယ္ ေအာက္ေျခမွာ plate ႏွစ္ခုဆက္ထားတဲ့ ridge ရွိတယ္

ဆူနာမီျဖစ္ေစတဲ့ plate က အေပၚေအာက္ေရြ႕တယ္ ေဘးတိုက္မဟုတ္ဘူး
အဲလိုေရြ႕တာကို normal force , reverse force , large lateral normal force , large lateral reverse force အဲေလးခုထဲက တစ္ခုျဖစ္ေစတယ္ ။ အဲလို အေပၚေအာက္ေရြ႕ေတာ့ ေရကေရျပင္ညီျဖစ္ေအာင္
plane ကိုျပန္ရွာတယ္ ။ေရက horizontal plane ကိုလိုက္ရွာတဲ့သဘာ၀ရွိတယ္ ။ ရွာရင္းရွာရင္းနဲ႕ လွိဳင္းေတြျဖစ္ျပီး ကမ္းေျခကို ေရာက္လာတယ္ ။တစ္နာရီ မိုင္ ၅၀၀ ႏွုန္းေလာက္နဲ႕ ေရာက္လာတယ္ ။ wave velocity ေတြနည္းသြားေပမယ့္ wave height ေတြက ၾကီးလာတယ္ ။ ဘယ္ေလာက္ထိလဲဆို ၁၅ ေပေလာက္ထိ ျမင့္တက္လာတယ္ ။ ကမ္းေျခေရာက္ဖို႕ တစ္နာရီေလာက္ ၾကာမယ္ ။  ကမ္းေျခကိုျဖတ္စီးသြားနုိင္တယ္။

Faults

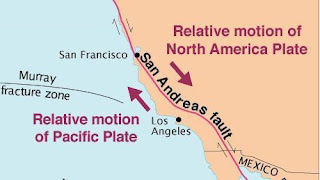

San Andreas Fault ကအရမ္းရွည္ျပီး ၂၁ေပေလာက္ displace ျဖစ္ေနတယ္ Northern  California
မွာရွိတယ္ ။

(A fault is a crack in a rock along which slippage has occurred. If there’s no movement, the crack is called a joint. Most faults are small, even microscopic. Only the large ones get names, like the San Andreas Fault.)

faults ေတြက ေဘးတိုက္နဲ႕ အေပၚေအာက္ေရြ႕တယ္

Creep ဆိုတာ ငလ်င္ေလာက္မျပင္းဘူး ။ San Andreas Fault နဲ႕အနီးနားမွာရွိတဲ့ လွုပ္ေနတာကို
creep လို႕ေခၚတယ္ ။ 2 in per year နဲ႕လွုပ္တယ္ ။

Seismic wave

P wave ဆိုတာ compression wave ( velocity ကိုတြက္လို႕ရတယ္)
သူကအေရာက္ျမန္တယ္ ။ structural damage ကိုျဖစ္ေစတယ္ ။

S wave ဆိုတာ shear wave သူကလည္းအပ်က္အစီးမ်ားတယ္ ။ အေရာက္ျမန္တယ္ ။
S wave က P wave ထက္သြားတာေႏွးတယ္ energy ပိုမ်ားတယ္ ။ အပ်က္အစီးပိုမ်ားတယ္ ။
Structural damage ကို p waves ထက္ပိုျပီးျဖစ္ေစတယ္ ။


Htun aung phyoe
learning from Civil Engineering Myanmar
